제품특징 |
| 슬라이드 샤프트(Slide
Shaft)는 볼부쉬등의 베어링을 |
| 안내하는 고정도(高精度)의
샤프트이므로 강성, |
| 치수정밀도,진원도,진직도,경도,표면조도 등을 충분히 |
| 만족시켜야 합니다.
샤프트의 품질은 직접 볼부쉬 등의 |
| 기능에 영향을 주게
되는데 이러한 직선 운동의 기능을 |
| 충분히 만족시킬 수
있는 슬라이드 샤프트를 확보하고 |
| 있습니다. |
| |
|
| |
| |
◈
슬라이드 샤프트(Slide shaft)의 용도 |
| |
컴퓨터 및 주변기기,각종
측정기,자동기록장치,디지탈식 3차원 측정기 등의 정밀기기를 비롯하여 |
| |
다축드릴머신,펀칭프레스,공구연삭반,자동gas절단기,인쇄기계,자동용접기,카드식별기, |
| |
식품포장기계, 일반
산업기계의 슬라이드부 드에 광범위하게 사용되고 있습니다. |
| |
|
| |
◈
슬라이드
샤프트(Slide shaft)의 재질 |
| |
|
| |
| |
◈
슬라이드
샤프트(Slide shaft)의 종류 |
 |
ㆍKRS(일반축) |
| 슬라이드
베어링의 볼과 같은 재질인 SUJ2(고탄소 |
| 크롬베어링강)를
사용하여 고정도(高精度), |
| 내마모성
,고품질의 제품입니다. |
| |
| -재질(m.t.l.) : KS.STB-2(JIS :
SUJ-2) |
| -고주파열처리(High-frequency Quenching)
|
| -표면경도(Hardness) : HRC 60-64 |
| -열처리 두께(Hardening Layer) : 0.8mm-3mm |
| -조도(Surface Roughness) : 1.5㎛Rmax
이하 |
| -축경공차(D.Tolerance) : g 6 ≡ |
| |
|
|
|
ㆍKRS(중공축) |
| KRS타입의
품질과 동일하면서 경량화 시킴과 동시에 |
| 중공(中空)을
이용하여 배관,배선 등 콤팩트화에 큰 역할을 |
| 담당합니다.
|
| |
| -재질(m.t.l.) : STB-2(JIS : SUJ-2)
|
| -고주파열처리(High-frequency Quenching)
|
| -표면경도(Hardness) : HRC 60-64 |
| -열처리 두께(Hardening Layer) : 0.8mm-3mm |
| -조도(Surface Roughness) : 1.5㎛Rmax
이하 |
| -축경공차(D.Tolerance) : g 6 |
| |
|
|
| |
◈
슬라이드
샤프트(Slide shaft)의 표준재고 사양 |
| |

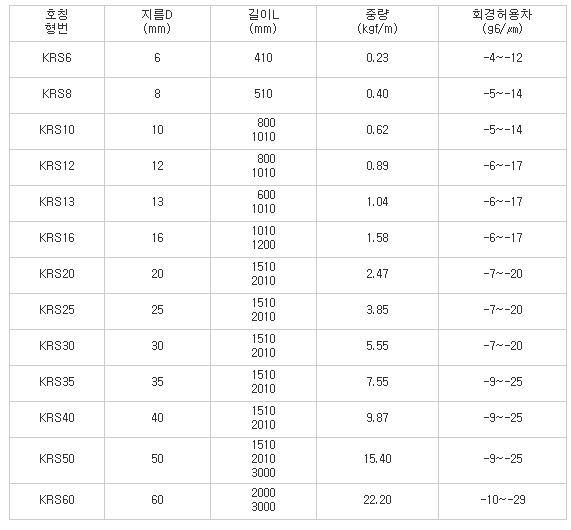

ㆍ표준축의 재고 사양 |
| |
 |
| |
|

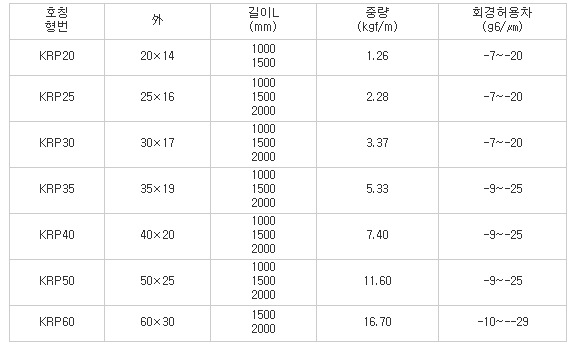

| ㆍ중공축의 생산 규격 |
| |
 |
| |
|
| |
◈
슬라이드
샤프트(Slide shaft)의 용도 |
| |
 |
| |
|
| ◈

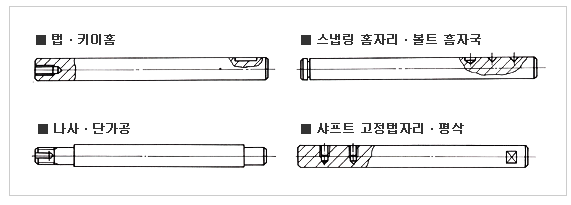

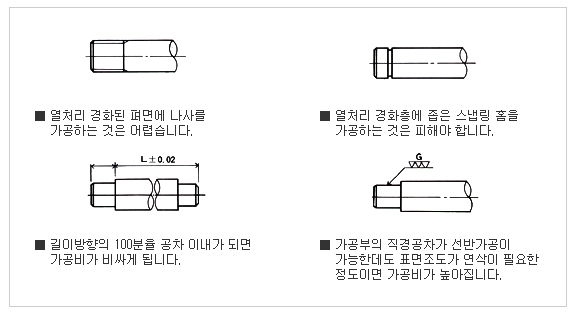

가능한
피해야 하는 추가 가공 |
 |
|
| |
|
